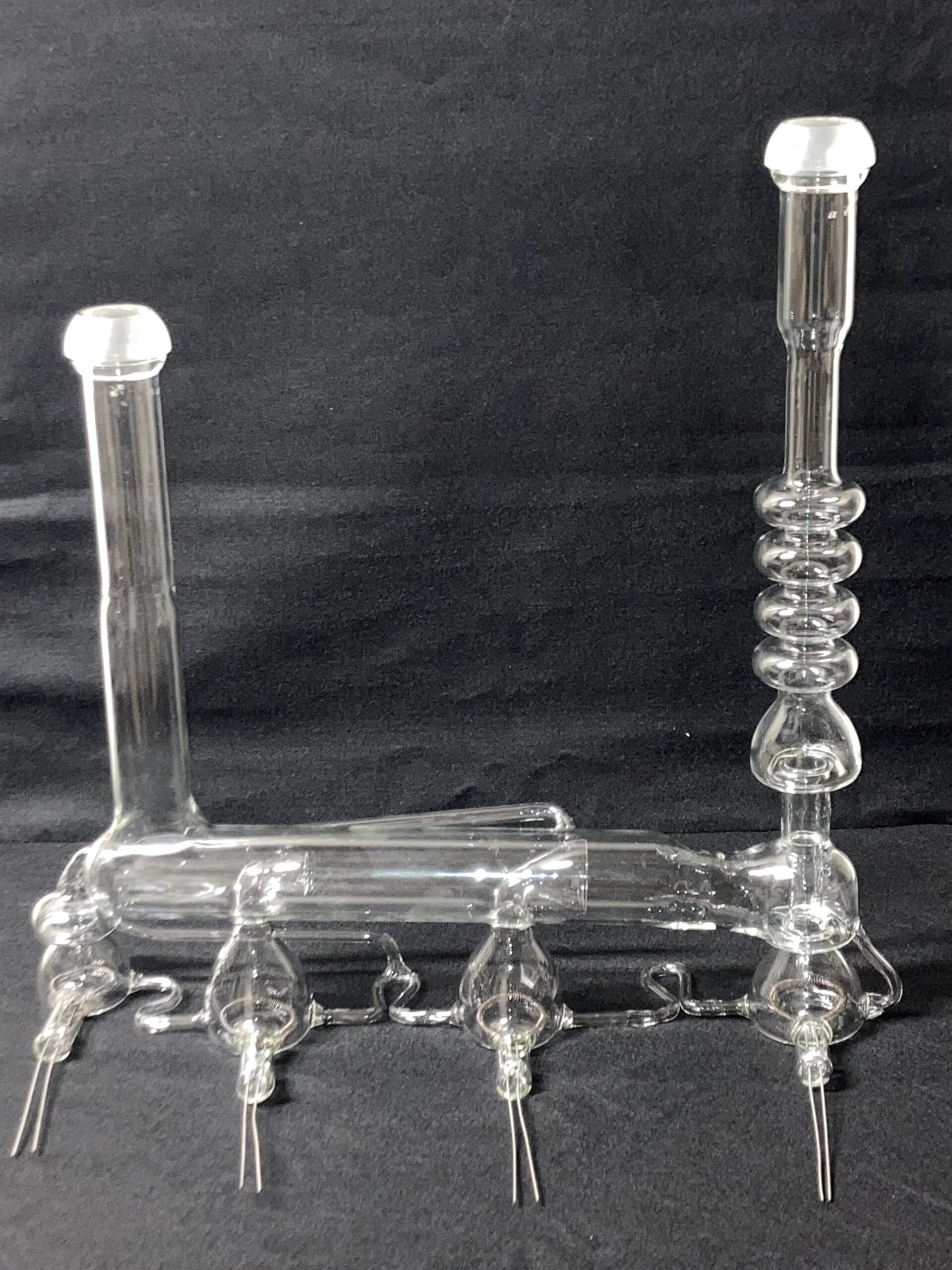

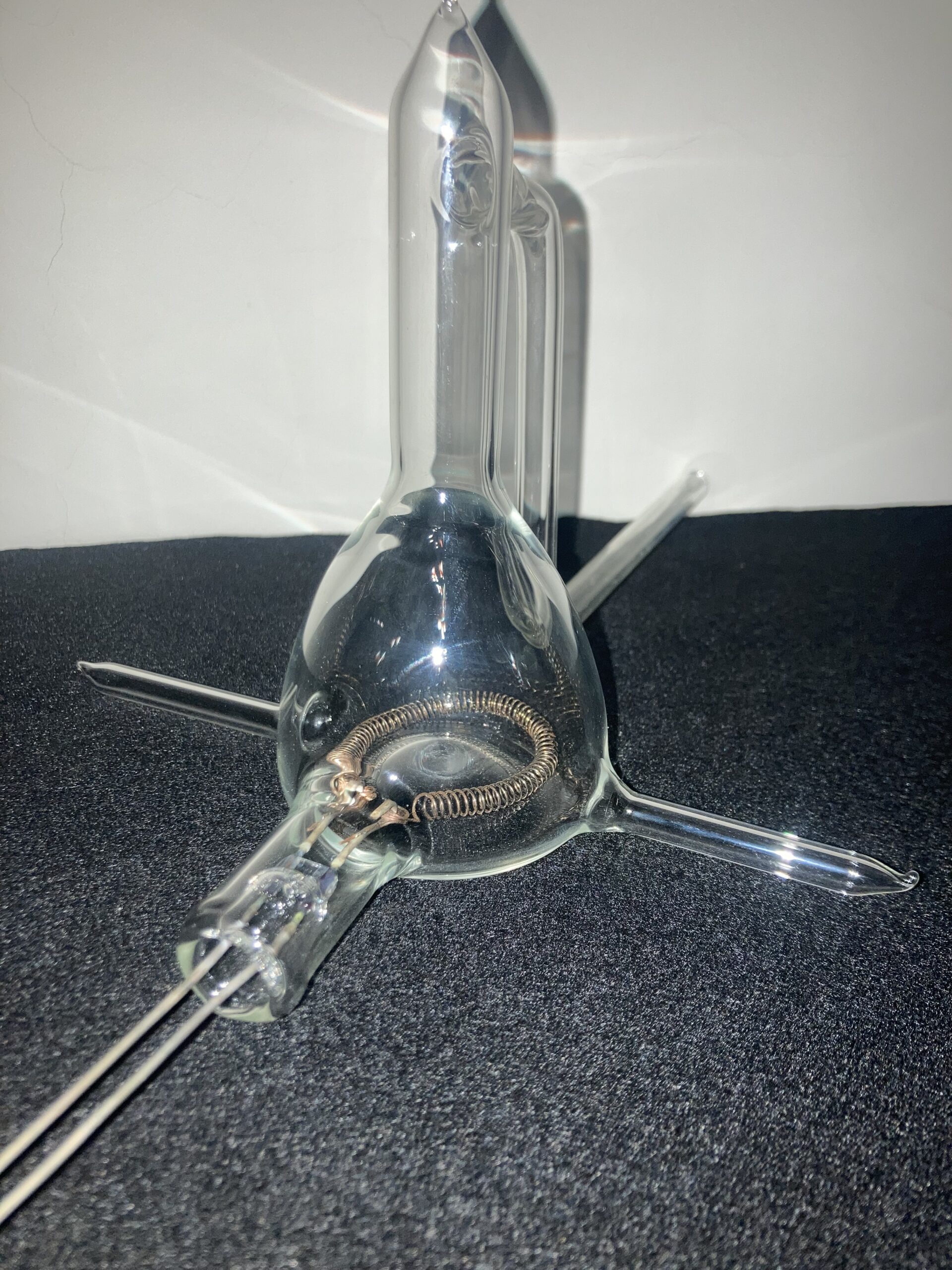

【概要】ヒックマン型油拡散ポンプの作製
【案件番号】22SG001
【素材】PYREXガラス

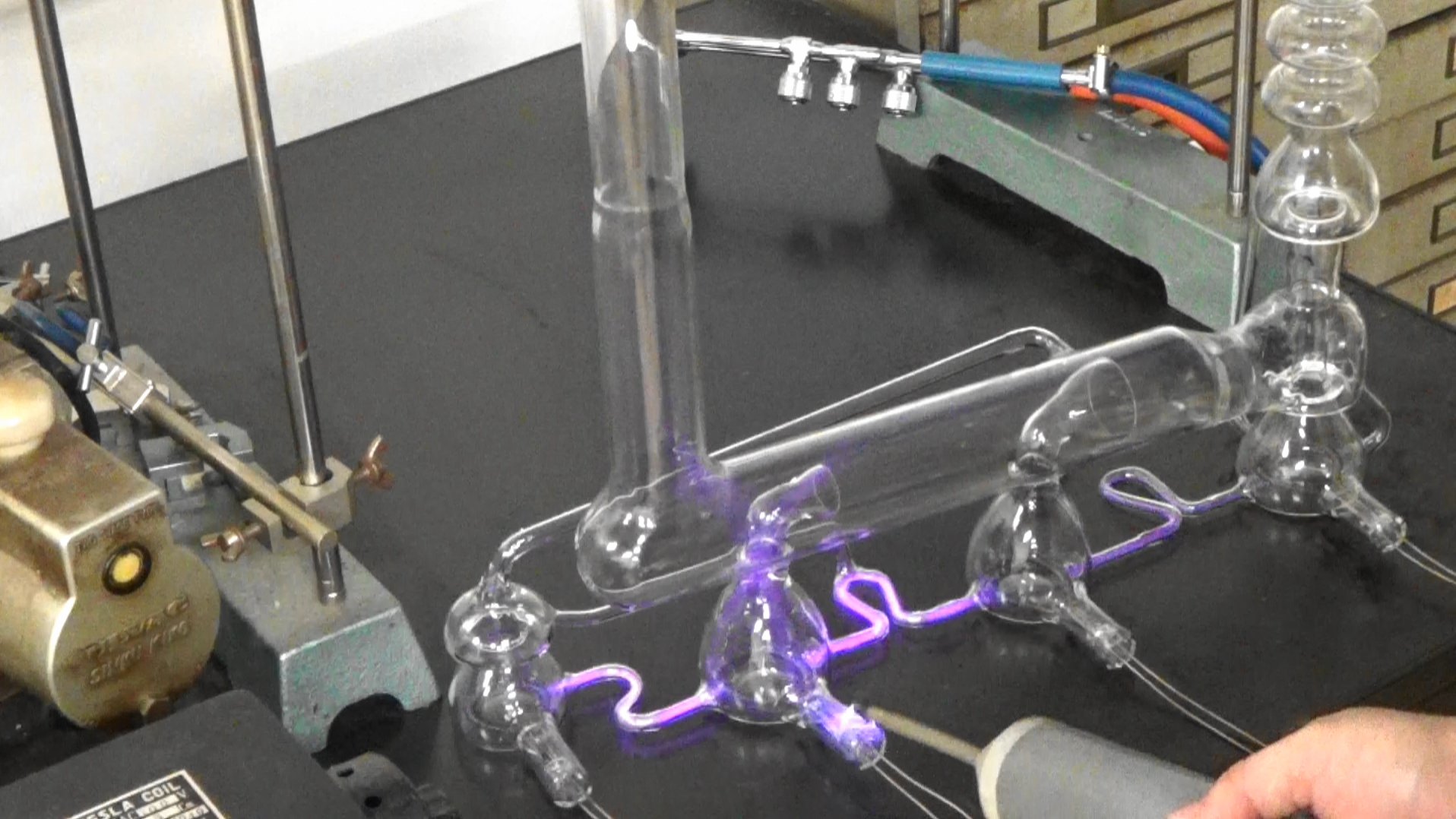

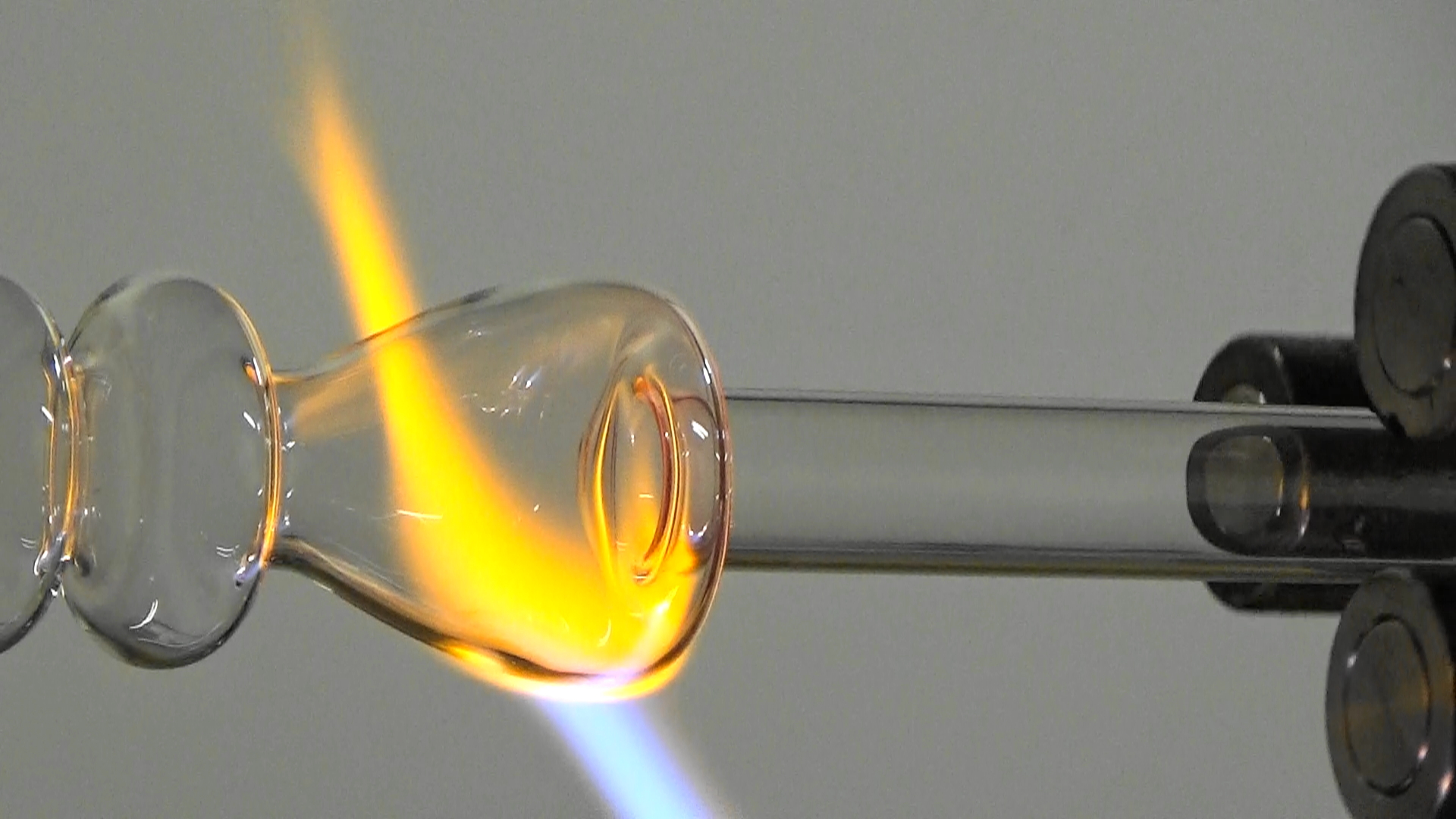

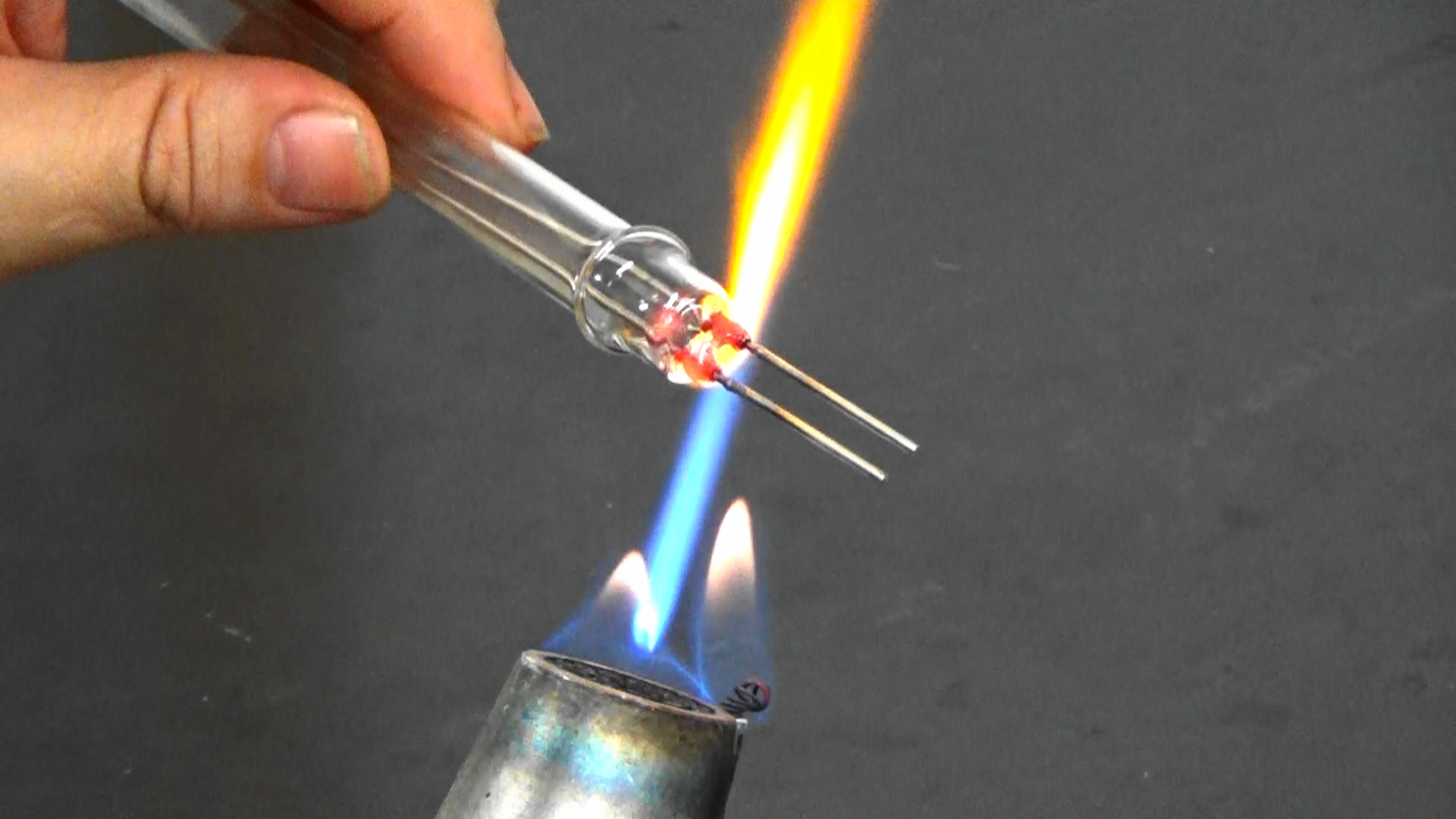

【使用機材】木下式ブルーバーナー、ガラス旋盤、ガラス切削機、平面研削盤、テスラコイル、真空ポンプ
【担当者からのコメント】
ヒックマンポンプに関しての過去の資料が少なく、理学部ガラス工室にはカレンダーの裏に書かれていた図面だけが残っていましたが先輩が過去に作製した現物があったため今回スムーズに作製できたと思います。また工学部ガラス工作室技術職員OBである太田氏が何度も足を運んでアドバイスしていただき、大変励みになりました。時代の流れによってガラス製から金属製の油拡散ポンプに移り変わり、今ではほとんど製造されなくなり忘れさられたヒックマンポンプを今回製作することとなり、困難な部分もありましたが完成させることができ、非常に勉強になりスキルアップにも繋がりました。
お客様の声
当時そのままのヒックマンポンプであり、現代の最新技術と材料を使って、製作していただきました。真空度も金属製油拡散ポンプを遥に凌ぐ高性能で短時間で高真空に達しました。油の逆拡散もなく、ラインに組み込んで活用され生かされています。
